同步带轮，带轮，V带轮，传动带轮：
1. 本公司生产的带轮既为国产化设备的同步带配套，又能代替进口带轮使用；
2. 用户定制同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），本公司也可按用户提供的型号，带轮内孔，键槽，宽度等尺寸为用户绘制轮带图纸；也可以为用户提供测绘带轮等服务；

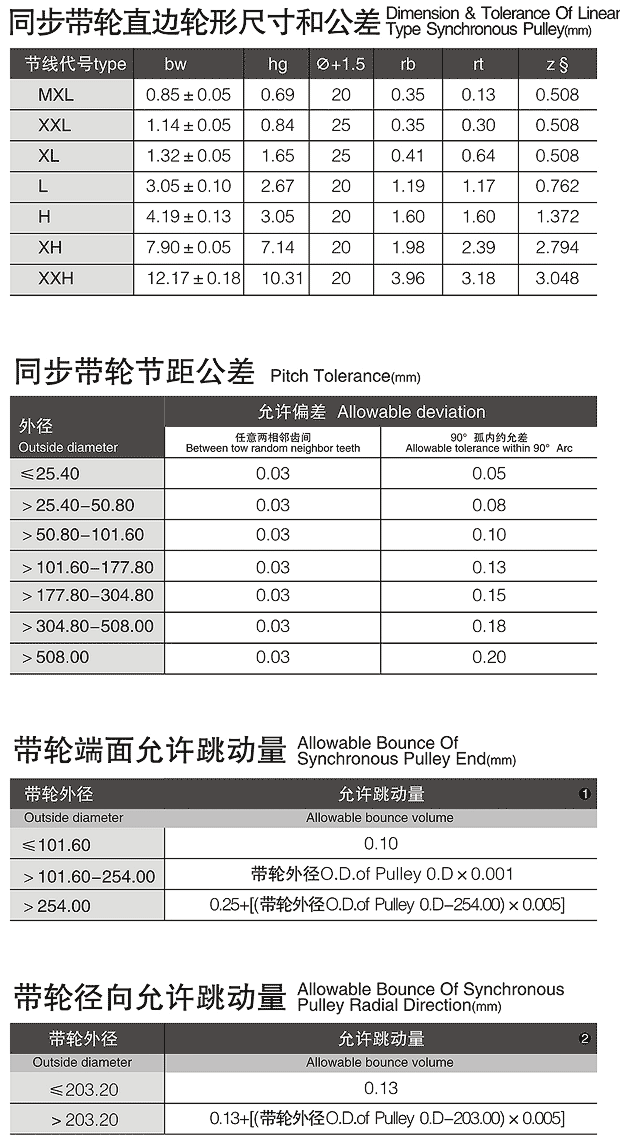

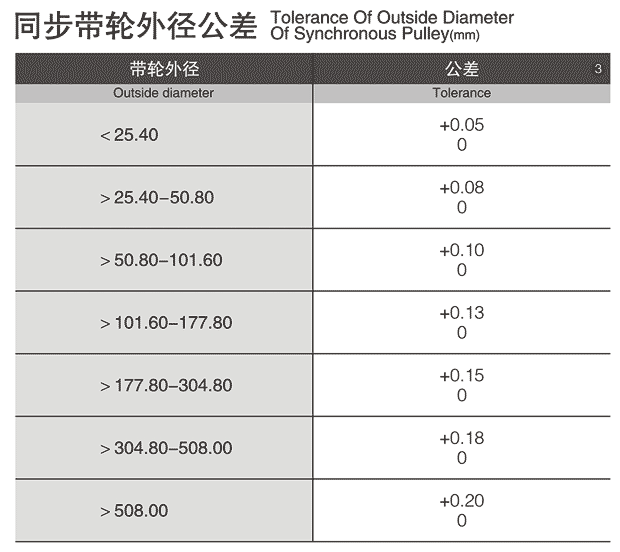

3. 同步带轮的外径公差，端面跳动量，径向跳动量符合表1，表2，表3，规定；
4. 各种规格型号的同步带选用带轮齿面宽度须符合表4规定要求；

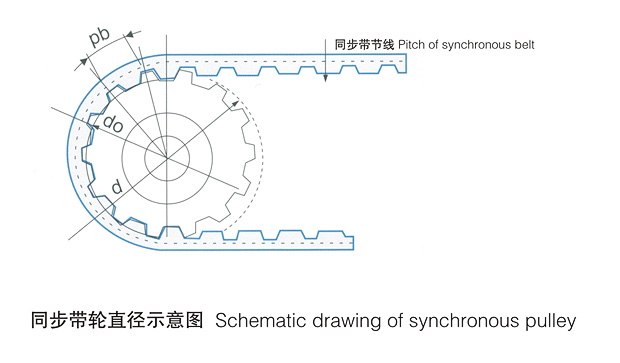

5. 带轮的外径，档边尺寸按附表现规定选用；
6. 附表中没有列出的带轮规格，本公司也可生产；
7. 制造带轮用材质以碳素钢为主，如需要也可以用铝合金，尼龙等材料加工；带轮外径大于250mm，采用铸铁。

产品特点

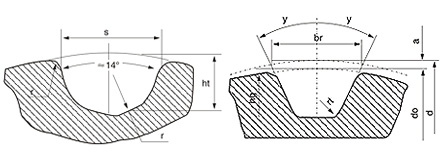

HTD同步带轮齿形尺寸 节距型号 节距(mm) 齿高（mm） 底园半径(mm) 齿槽宽(mm) 齿顶圆(mm) 齿形角(°) 3M 3 1.28 0.91 1.90 0.3 ≈14° 5M 5 2.16 1.56 3.25 0.48 ≈14° 8M 8 3.54 2.57 5.35 0.8 ≈14° 14M 14 6.20 4.65 9.80 1.4 ≈14° T型同步带轮齿型尺寸 齿高代号 形状 形状 V grad rb rt 2a SE br N br SE br N hg 上下偏差 上下偏差 上下偏差 T12.5 1.75 +0.05 1.83 +0.05 0.75 +0.05 1 25 0.2 0.3 +0.05 0.53 0 0 0 0 T5 2.96 +0.05 3.32 +0.05 1.25 +0.05 1.95 25 0.4 0.6 +0.05 0.85 0 0 0 0 T10 6.02 +0.1 6.57 +0.1 2.6 +0.1 3.4 25 0.6 0.8 +0.1 1.85 0 0 0 0 T20 11.06 +0.15 12.6 +0.15 5.2 +0.15 6 25 0.8 1.2 +0.15 2.85 0 0 0 0

产品特点
